BIM設計的應用場景

來源：建筑設計 瀏覽：- 發布日期：2023-05-04 08:45:47

BIM設計在為客戶帶來可視化效果的同時，兼顧了虛擬建造和成本控制等多方面能力，并具備后繼數字化相關業務的拓展能力。下面建筑規劃設計研究中心淺談一下BIM設計技術的應用場景：

1、可視化應用

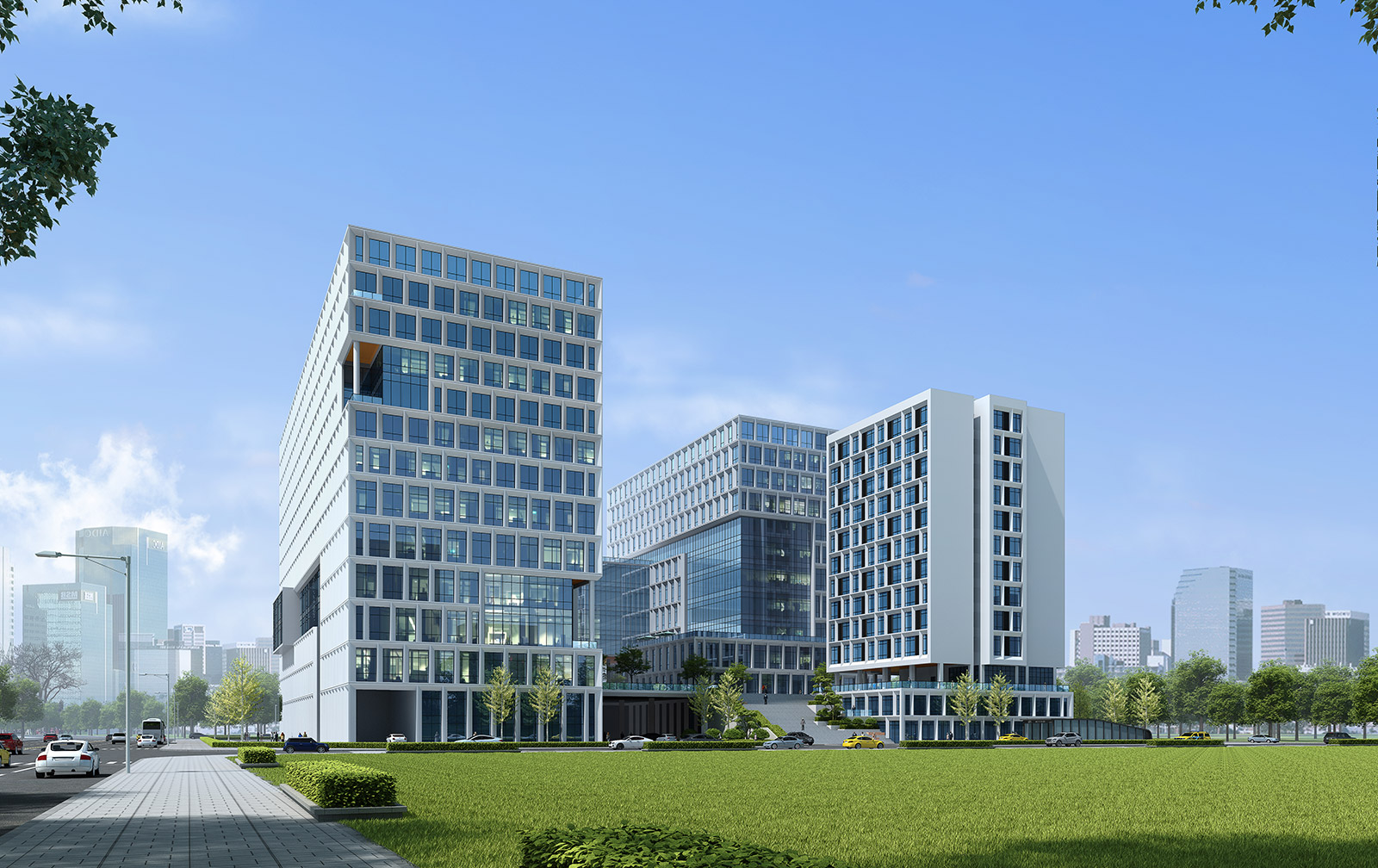

BIM設計所具備的一個最大的能力就是可視化設計，然而往往可視化設計都被用于建筑外形美觀的考量。在實際工程執行的過程中，對建筑物內部的可視化質量控制也是一項重點。例如在項目中，利用可視化效果，可以在設計過程中直接對建筑內部的參觀、漫游路線進行模擬，并制定相應的解決方案，從而提升設計效果。

2、成本控制

BIM的成本控制往往集中于完成模型后的成本統計，實際上在BIM設計中，我們可以通過以實現限額設計為目標，在設計階段進行成本控制。在項目中，我們以其中單層工廠的設計進行分析和設計優化，實現了排煙風管避開主要生產區避免干涉生產；抗震支架從54個降低到37個，減少30%；防火閥從20個減少到15個，減少25%。可見，通過BIM設計優化的方式我們可以實現BIM設計的成本優化。

3、空間管理

除管道綜合問題外，BIM設計與二維CAD在設計上最大的一點不同是引入了空間設計管理這個理念。與二維設計不同，BIM設計時使用的構件具備空間體積和空間屬性。

如何對“空間”這一概念進行利用，除了對管道層高布置等產生影響外，還對暖通空調等專業設計產生影響。以暖通空調風量計算為例，除工藝的換氣次數等需求外，需要計算空間體積，再作為輸入條件進行風量需求的計算。在BIM模型中，建筑完成模型后即可即時生成對應房間的空間信息，免除了空間計算的過程，同時計算結果更加準確。
