防煙系統防火閥設置問題

來源：建筑設計 瀏覽：- 發布日期：2023-06-20 09:14:04

設計案例：

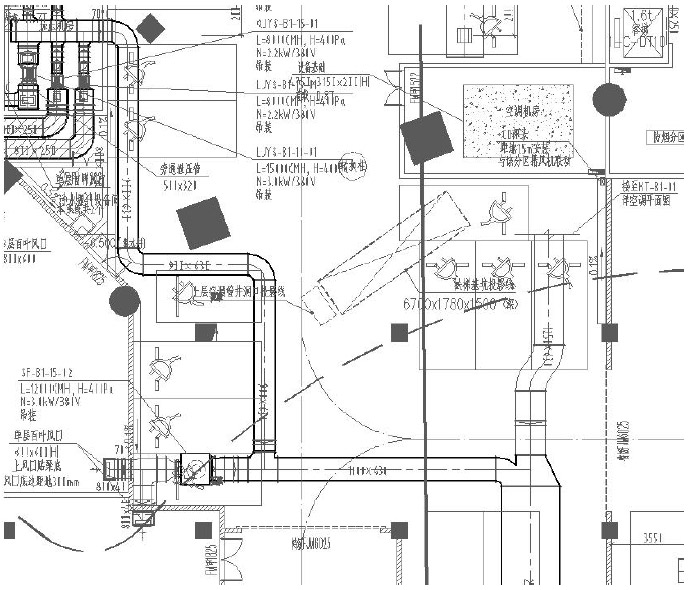

地下室部分加壓送風系統不合理：引管太長，有些穿越多個防火分區或防火單元送風，萬一某個防火閥失靈或穿越的防火分區著火，管道里的空氣由于線路過長容易達到70°C而熔斷，將無法進行有效加壓送風。

處理意見：

1、風管避免穿越防火墻的原則應始終作為設計的首要考慮因素之一。

2、加壓送風系統的功能目標、設置要求、運行模式、保護方式等均不同于日常通風空調系統，當其確有必要穿越除防火墻外的其他防火分隔時，應采取符合《建規》6.3.5 條規定要求的保護措施，但不應設置防火閥。

規范名稱及條文內容：

《建筑設計防火規范》GB 50016—2014 （2018 年版）

6.3.5 防煙、排煙、供暖、通風和空氣調節系統中的管道及建筑內的其他管道，在穿越防火隔墻、樓板和防火墻處的孔隙應采用防火封堵材料封堵。風管穿過防火隔墻、樓板和防火墻時，穿越處風管上的防火閥、排煙防火閥兩側各2.0m范圍內的風管應采用耐火風管或風管外壁應采取防火保護措施，且耐火極限不應低于該防火分隔體的耐火極限。

9.3.11 通風、空氣調節系統的風管在下列部位應設置公稱動作溫度為70℃的防火閥：

1、穿越防火分區處；

2、穿越通風、空氣調節機房的房間隔墻和樓板處；

3、穿越重要或火災危險性大的場所的房間隔墻和樓板處；

4、穿越防火分隔處的變形縫兩側；

5、豎向風管與每層水平風管交接處的水平管段上。

注：當建筑內每個防火分區的通風、空氣調節系統均獨立設置時，水平風管與豎向總管的交接處可不設置防火閥。

解析：

風管穿越防火分隔處設防火閥是為了防止煙氣和火勢蔓延。火災從何而來？建筑內的空間大致可以劃分為兩類：有可燃物（火災荷載）的、可能發生火災的空間，如一般功能房間及其附屬房間，以及無可燃物、也不可能發生火災的相對安全的空間，如疏散樓梯間。通風空調系統是為建筑功能服務的，風管難免必須通過各種分隔進入功能房間且開設若干風口，萬一房間失火，煙火的確是比較容易進入風管并蔓延開來，因此防火閥是必要的。加壓送風管呢？首先是被要求設置在耐火1h的豎井內，風口所朝向的只會是防煙樓梯間、防煙前室、避難層（間）等相對安全空間，哪來的煙火呢？即便加壓送風管有必要水平布置并通過可能發生火災的房間，但在這里風管上是沒有任何開口的，系統運行時又是正壓的，煙火如何進入風管呢？擔心風管變形損壞嗎？耐火極限1h（或吊頂+0.5h）的保護層在規定的時間內保護風管的同時也保證了火災初期的人員安全疏散——這不正是防煙系統的初衷嗎？

加壓送風系統不同于日常通風、空調系統，系統的設置目的（功能目標）是為了它所保護的部位（如前室或樓梯間）的消防安全，而系統自身的安全則是通過采用不燃且耐火的風管材料及防火分隔保護來實現的，它在規定的風管（或風管+分隔）的耐火極限范圍內必須保持暢通無阻，故加壓送風管在穿過防火分隔處設防火閥不僅于事無補，反而增加了系統的阻力和漏風，甚至可能誤動作關閉，妨礙系統發揮應有的作用。
